Votre tableau électrique est en triphasé, mais votre borne de recharge fonctionne en monophasé. L’idée d’intercaler un transformateur triphasé monophasé pour alimenter la borne semble logique sur le papier. En pratique, ce montage pose des problèmes de conformité, de sécurité et de coût que la plupart des bricoleurs sous-estiment.
Circuit IRVE dédié : pourquoi un transformateur complique la conformité
La norme NF C 15-100 (partie 7-722) impose un circuit dédié pour chaque borne de recharge. Ce circuit doit partir directement du tableau électrique, avec ses propres protections : disjoncteur calibré, différentiel adapté (type A avec détection 6 mA, ou type B selon les cas), section de câble calculée en fonction de la longueur et de la puissance.
Insérer un transformateur triphasé monophasé entre le tableau et la borne crée un point intermédiaire qui n’est pas prévu par la norme. Le Consuel, lors du contrôle de conformité, vérifie que le circuit IRVE respecte un schéma précis. Un transformateur en dérivation casse cette logique et expose à un refus d’attestation de conformité.
Depuis septembre 2025, toute installation IRVE au-delà de 3,7 kW doit être réalisée par un installateur certifié IRVE. Un professionnel qualifié ne validera pas un montage avec transformateur intercalé, parce qu’il engage sa certification sur la conformité du circuit.
Transformateur triphasé monophasé : les risques techniques concrets
Un transformateur abaisse ou convertit la tension, mais il ne résout pas le déséquilibre de phases. En triphasé, la puissance se répartit sur trois conducteurs. Tirer toute la charge d’une borne sur une seule phase via un transformateur concentre la consommation et peut provoquer un déséquilibre important au niveau du compteur.
Vous avez déjà remarqué que certains appareils déclenchent le disjoncteur principal quand trop d’équipements tournent sur la même phase ? C’est exactement ce qui se passe ici, mais en plus marqué. Une borne qui tire plusieurs kilowatts sur une seule phase, alors que le compteur est dimensionné pour répartir la charge sur trois, peut entraîner des coupures récurrentes.
Le transformateur lui-même génère des pertes. Même un modèle de bonne qualité dissipe une partie de l’énergie sous forme de chaleur. Sur des sessions de recharge longues (plusieurs heures chaque nuit), ces pertes s’accumulent et augmentent la facture d’électricité sans bénéfice pour la batterie du véhicule.
Les risques concrets à retenir :
- Déséquilibre de phases au compteur, pouvant provoquer des disjonctions fréquentes et endommager d’autres équipements sensibles du logement
- Pertes thermiques du transformateur qui alourdissent la consommation réelle sans accélérer la recharge
- Absence de protection adaptée entre le transformateur et la borne, puisque les protections aval sont calibrées pour un circuit direct, pas pour un circuit transformé
- Risque de non-couverture par l’assurance habitation en cas de sinistre électrique sur un montage non conforme
Borne monophasée sur installation triphasée : la solution conforme
La bonne approche est plus simple qu’on ne le pense. Une borne monophasée se branche directement sur une phase du triphasé, sans transformateur. Le tableau électrique triphasé dispose de trois phases : il suffit d’en dédier une au circuit IRVE, avec ses protections propres.

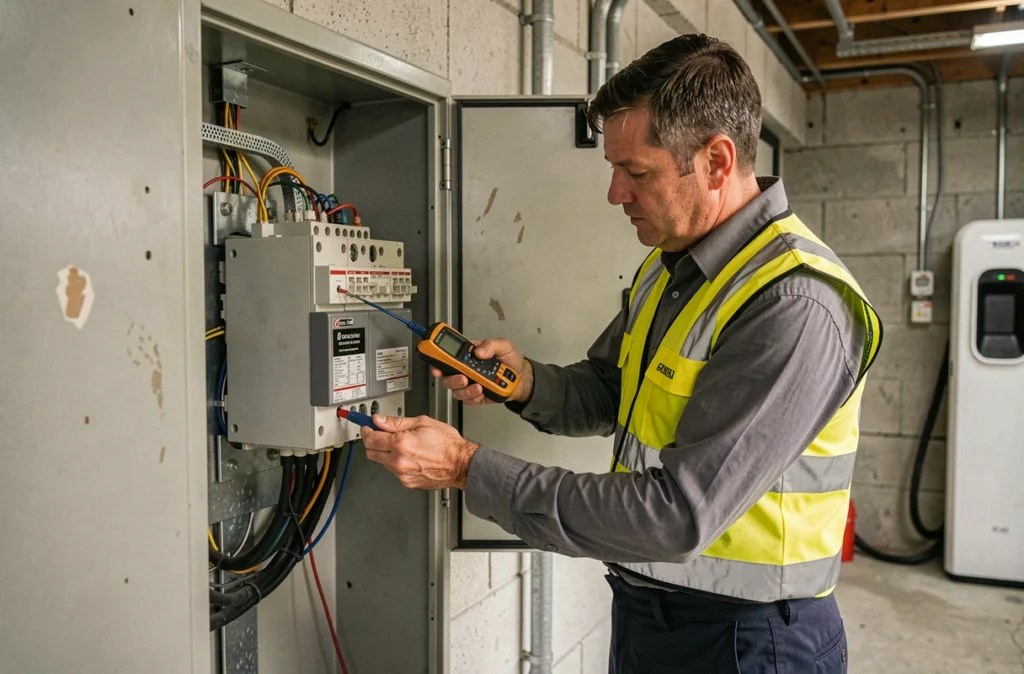

Un électricien certifié IRVE choisira la phase la moins chargée pour équilibrer au mieux la consommation du logement. Il dimensionnera le disjoncteur et le différentiel conformément à la norme, tirera un câble de section adaptée jusqu’à l’emplacement de la borne, et vérifiera la mise à la terre.
Pourquoi ce montage fonctionne-t-il sans transformateur ? Parce que chaque phase d’un réseau triphasé délivre déjà du courant monophasé entre la phase et le neutre. Le triphasé n’est pas un courant « différent » du monophasé : c’est trois circuits monophasés décalés. Votre borne voit une alimentation monophasée classique, à la bonne tension.
Et si la borne doit charger plus vite ?
Si la puissance d’une seule phase ne suffit pas (par exemple pour un véhicule acceptant la recharge triphasée), la vraie réponse est d’installer une borne triphasée qui exploite les trois phases directement. Ce type de borne peut délivrer une puissance nettement supérieure à une borne monophasée, sans aucun transformateur intermédiaire.
Il faut alors vérifier que le contrat de fourniture d’électricité couvre la puissance souscrite nécessaire, en kVA. Un passage à une puissance souscrite plus élevée auprès du fournisseur coûte généralement moins cher que l’achat et l’installation d’un transformateur.
Coût et pertinence : transformer ou adapter l’installation électrique
Un transformateur triphasé monophasé de puissance suffisante pour alimenter une borne représente un investissement conséquent. Il faut ajouter le câblage spécifique, un coffret de protection supplémentaire et la main-d’œuvre. Le tout pour un résultat non conforme à la norme IRVE.
La comparaison avec la solution conforme est nette :
- Raccorder une borne monophasée sur une phase du triphasé coûte le prix d’une installation IRVE classique, avec protections et câblage inclus
- Installer une borne triphasée coûte un peu plus cher à l’achat, mais évite tout équipement intermédiaire et offre une recharge plus rapide
- Le transformateur, en revanche, ajoute un coût matériel élevé, des pertes en rendement et un risque de non-conformité qui annule toute économie apparente
Le transformateur triphasé monophasé n’est pas adapté à un usage IRVE domestique. Il a sa place dans l’industrie, pour alimenter des machines-outils ou des équipements spécifiques. Pour une borne de recharge, le réseau triphasé offre déjà tout ce qu’il faut : chaque phase est un circuit monophasé prêt à l’emploi, et une borne triphasée exploite nativement les trois phases sans conversion.
L’investissement le plus rentable reste une installation conforme, réalisée par un professionnel certifié IRVE, qui garantit la sécurité du logement, la validité de l’assurance et une recharge fiable sur le long terme.
